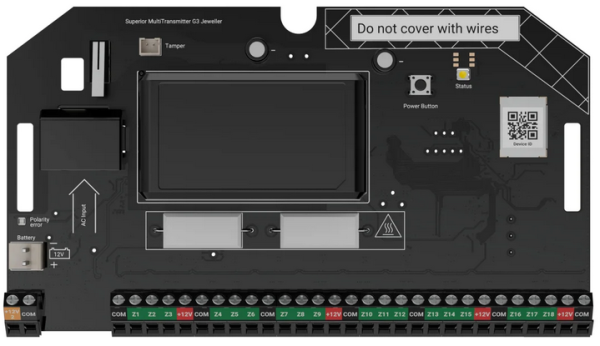

Der AJAX Superior MultiTransmitter G3 Jeweller (without casing) ist ein Integrationsmodul zur Einbindung von bis zu 18 kabelgebundenen Drittgeräten in ein AJAX Sicherheitssystem. Die Platinen-Version ist für den Einbau in ein AJAX Gehäuse vorgesehen und eignet sich ideal zur Modernisierung bestehender Alarmanlagen nach EN 50131 Grade 3. Dank verschlüsselter Jeweller- und Wings-Funktechnologie gewährleistet das Modul eine sichere und zuverlässige Kommunikation mit der Hub-Zentrale. Leistungsmerkmale-
Integration von bis zu 18 kabelgebundenen Zonen
Unterstützung von NC, NO, EOL, 2EOL und 3EOL
Vier 12-V-Ausgänge für ext. Geräte (Gesamtstromaufnahme max. 1A)
Grade-3-konforme Funkkommunikation
Verschlüsselte Zwei-Wege-Kommunikation (Jeweller & Wings)
Notstromversorgung mit 12 V Akku möglich
Sabotage-, Kurzschluss- und KabelbrucherkennungTechnische Daten-
Anzahl der Zonen- 18
Anschlussarten- NC, NO, EOL, 2EOL, 3EOL
EOL-Widerstände- 1 k? bis 30 k? (100 ? Schritte)
Kabellänge- bis 400 m (0,22 mm² Kupfer)
Funkprotokoll- Superior Jeweller
Zusatzprotokoll- Wings
Frequenzbänder- 865,0–868,0 MHz / 868,0–868,6 MHz / 868,7–869,2 MHz / 869,4–869,65 MHz
Max. Sendeleistung- bis 25 mW
Modulation- GFSK
Funkreichweite- bis 3.500 m im Freifeld
Wings-Reichweite- bis 3.000 m im Freifeld
Verschlüsselung- Blockverschlüsselung mit dynamischem Schlüssel
Frequenzsprungverfahren- Ja
Erkennung Kommunikationsverlust- nach 36 Sekunden
Hauptstromversorgung- 100–240 V~, 50/60 Hz
Notstromversorgung- 12 V?, bis 7 Ah
DC-Ausgang- 10,5–15 V?
Max. Strom für angeschlossene Geräte- 1 A
Strom für Brandmelder- bis 0,4 A
Ruhestromverbrauch- 22–35,5 mA
Max. Stromverbrauch- bis 103,5 mA
Abmessungen- 178 × 99 × 38 mm
Gewicht- 220 g
Betriebstemperatur- –10 °C bis +40 °C
Luftfeuchtigkeit- bis 75 %
